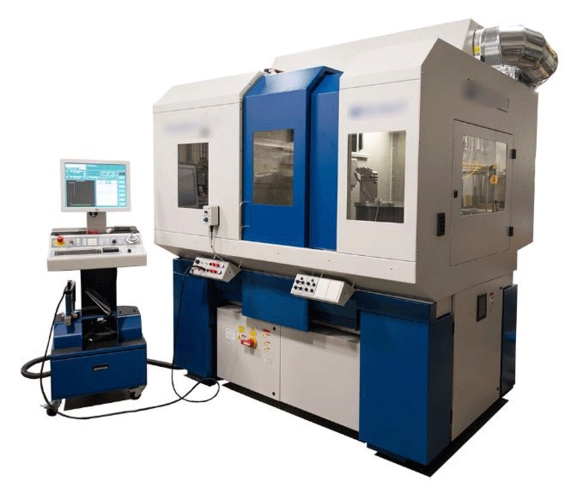

Multitaskingmaschine ID 101855

Einsatzgebiete: Diamantdrehen und deterministischen Mikroschleifen von optischen Linsen, Formeinsätzen, Spiegeln und präzisen mechanischen Komponenten

Übliche Anwendungen dieser Ultrapräzisionsmaschine sind asphärische und Freiformgläser, Keramik und Metalle. Sie ist auch sehr vorteilhaft für das Drehen von Infrarotmaterialien, die Kühlmittel auf Wasserbasis benötigen, wie z. B. Silizium.

• Anzahl Achsen: 2 bis 5 (X, Z, C, B, and WFast Tool Servo)
• Programmierauflösung 0,01 nm linear / 0,0000001° rotierend
• Oberflächenrauheit ≤ 1.25 nm Sa
• Formgenauigkeit ≤ 0.125 µm P-V

Standard-Schwingdurchmesser

• 1000 mm über der Z-Achse

• 250 mm über der B-Achse

Tragfähigkeit bei Ausstattung

• mit HS-150 Spidel: 136 kg (300 lbs)

• mit HD-160 Spindel: 170 kg (375 lbs)

Hochleistungsspindel HD-160

• Ultimative Tragfähigkeit 170 kg (375 lbs.) @ 100 PSI / 256 kg (564 lbs) @ 150 PSI

• Drehzahl C-Achse max. 2.000 U/min

• Drehzahl Werkstück-Haltespindel max. 5.000 U/min

Hochgeschwindigkeitsspindel HS-150

• Ultimative Tragfähigkeit 136 kg (300 lbs) @ 100 PSI / 204 kg (450 lbs) @ 150 PSI

• Drehzahl C-Achse max. 2.000 U/min

• Drehzahl Werkstück-Haltespindel max. 10.000 U/min

Drehachse B

• Tischgröße 380 mm (15“)

• Standard-Schwingkapazität Durchmesser 600 mm (23,6“)

• Tragfähigkeit 454 kg (1000 lbs.)

• Drehzahl max. 10 U/min kontinuierlich

Hochgeschwindigkeitsspindel SP75FF

• Radialtragfähigkeit 32 kg (70 lbs.)

• Drehzahl max. 15.000 U/min

Levicron Hochgeschwindigkeitsfrässpindel

• Radialtragfähigkeit 29 kg (65 lbs.)

• Drehzahl max. 80.000 U/min
