Schleifzentrum ID 101817

Komplettbearbeitung von Werkzeugen aller Art

Anzahl Achsen 10 / 2 Roboter, Anzahl Schleifscheiben 30, Einspann- / Werkstücklänge 35 – 430 mm, Umfangsgeschwindigkeit 140 m/s, Schleifmittel Korund / CBN / Diamant, Schleifspindelschwenken -115° / +103°, Bohrungsdurchmesser der Schleifscheibe Ø 32 mm / Ø 50,8 mm / 76 mm

Das Schleifzentrum ist die perfekte Maschine zur Komplettbearbeitung eines umfangreichen Werkstückspektrums. Sie bietet maximale Flexibilität bei höchster Produktivität sowie eine praxisorientierte Programmierung. Für eine hohe Zerspanleistung sorgt eine Hochleistungs-Schleifspindel, die von einer Kühldüsennachführung per Roboter unterstützt wird. Dank eines Messsystems mit automatischer Maßkorrektur gehen nur Gutteile von der Maschine.

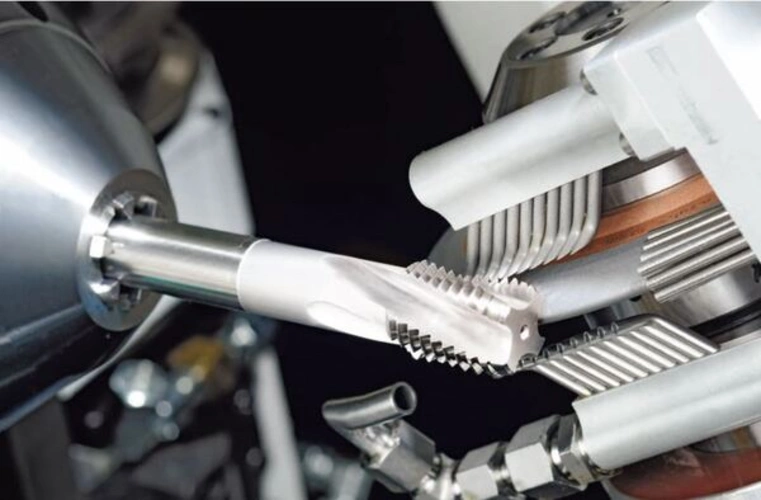

• HM-Gewindebohrer: M8, Gesamtlänge 91 mm, Gewindelänge 25 mm vom HM-Rundstab (Ø 8,5 mm, Länge 330 mm)

• Taktzeit: < 20 min

Bearbeitungsaufgaben

1. Vollspitze (Außenzentrierung für die Reitstockaufnahme)

2. Lünettensitz

3. Messsitz

4. Kontur

5. Vierkant

6. Fase an Vierkant

7. Vier Spannuten

8. Schälanschnitt

9. Anschnitt

10. Gewinde

11. Werkstück abtrennen

Stärken

• Automatische Maßkorrektur

• Kühldüsennachführung per Roboter

• Schleifscheibenwechsler (mit bis zu 30 Schleifscheiben)

• Stabiles Maschinenbett
