Wälzschleifmaschine ID 101477

Erstellungsdatum:

merken Notizen

Seite drucken

Allgemeine Informationen

Erstellungsdatum 22.04.2025
Anzeigen-ID 101477

Suchkriterien

Wälzschleifen Modul max. 6 mm
Wälzschleifen Werkstückdurchmesser max. 180 mm
Profilschleifen Werkstückdurchmesser max. 180 mm
Maschinenhersteller (Listenauswahl) Auf Anfrage

weitere Angaben

Schleifkopf Schwenkwinkel 45 °
Axial-Verfahrweg 660 mm
Schiftweg 230 - 270 mm
Werkstückdrehzahl max. 3000 rpm
Aufstellmaß Länge 300 mm
Aufstellmaß Breite 2200 mm
Aufstellmaß Höhe 3000 mm

Kontakt aufnehmen

Vorname *

Nachname *

E-Mail-Adresse *

Ihre Nachricht *

Die von Ihnen mitgeteilten persönlichen Daten werden direkt an den Anbieter zum Zweck der Kontaktaufnahme weitergeleitet.Eine Speicherung bei uns findet nicht statt.

Hinweise zum Datenschutz

Anzeige melden

Grund *

E-Mail-Adresse *

Ihre Nachricht *

Die von Ihnen mitgeteilten persönlichen Daten werden direkt an den Anbieter zum Zweck der Kontaktaufnahme weitergeleitet.Eine Speicherung bei uns findet nicht statt.

Hinweise zum Datenschutz

Beschreibung

Wälz-/Profilschleifen Werkstückdurchmesser max. 180/180 mm, Position über Tisch min. 29 mm, Abmaße Schleifschnecke (D x L x B) 200 x 200 x 76,2 oder 240 x 200 x 76,2 mm oder 275 (320) x 160 x 160 mm, Tangentialweg 270 / 270 / 230 mm

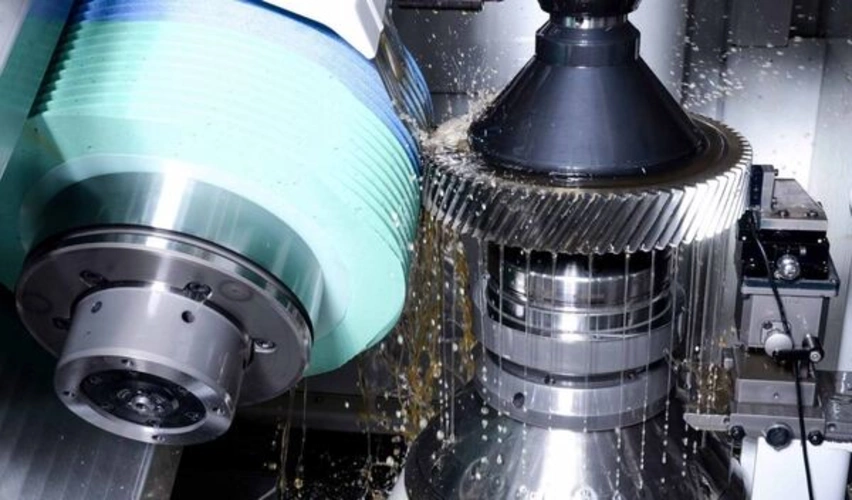

Die Wälz- und Profilschleifmaschine bietet verschiedene Bearbeitungsvarianten und kombiniert kurze Schleifzeiten mit konstant hoher Qualität im Großserienbereich.

Übersicht

Hohe Qualität und Zuverlässigkeit über die komplette Serie
Schnelle Beladung durch integrierten Ringlader
Span-zu-Span-Zeit Räder: ab 4 Sekunden
Span-zu-Span-Zeit Wellen: ab 6,5 Sekunden
Geringer Platzbedarf
Wartungsfreundlich

Achsen

A1 – Schwenkbewegung Werkzeug
B1 – Drehbewegung Werkzeug
B3 – Drehbewegung Abrichter
C2 – Drehbewegung Werkstück
C3 – Drehbewegung Ringlader
C5 – Schwenkbewegung Abrichter
V1 – Tangentialbewegung Werkzeug
X1 – Radialbewegung Ständerschlitten
Z1 – Axialbewegung Schleifkopf
Z4 – Vertikalbewegung Gegenständer

Außenschleifköpfe und Innenschleifarme

Serienmäßig sind die Werkzeugmaschinen mit einem Außenschleifkopf ausgestattet und können mit einem Innenschleifarm ergänzt werden. In beiden Außenschleifköpfen werden spindelinterne Wuchtsysteme eingesetzt. Hohe Antriebsleistungen und Drehzahlen sind große Vorteile z. B. beim Einsatz von neuartigen Schleifmitteln.

Durch die moderne Werkzeugspannung ist ein einfacher und schneller Wechsel des Schleifdorns möglich. Für kollisionskritische Werkstücke und für spezielle Verzahnungskorrekturen stehen kleine Schleifwerkzeugdurchmesser zur Verfügung.

Adaptierbarer Innenschleifarm

Die adaptierbaren Innenschleifarme sind einfach und schnell auf den Außenschleifkopf zu montieren und werden über den Hauptantrieb angetrieben. Weitere Innenschleifarme können auf Anfrage realisiert werden.

Innenschleifarme Modul max. 1,5 / 2 / 3 / 5 / 5 mm
Kopfkreisdurchmesser (Geradverzahnungen) min. 47 / 54 / 80 / 115 / 115 mm
Innenschleifarm Länge 125 / 125 / 145 / 135 / 198 mm
Innenschleifarm Drehzahl max. 16000 / 14500 / 12000 / 7500 / 7500 U/min
Innenschleifarm Schleifscheibendurchmesser max. 52 / 60 / 100 / 125 / 125 mm
