Wälzschleifmaschine ID 101478

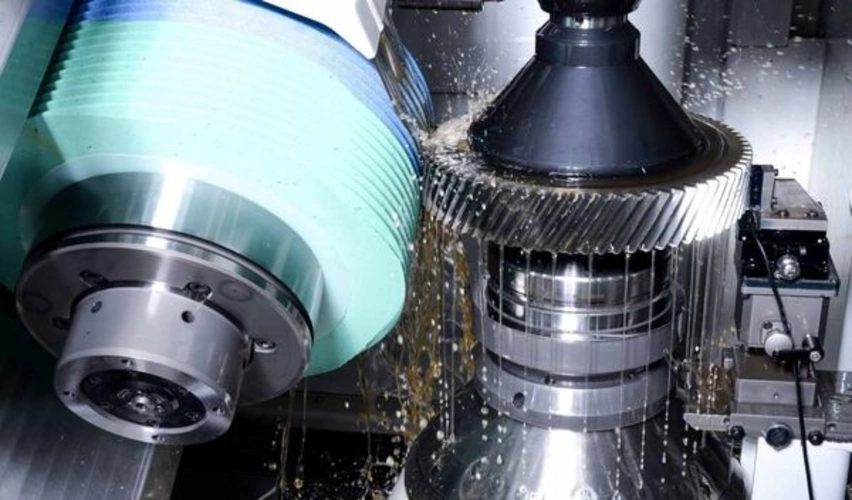

Wälz-/Profilschleifen Werkstückdurchmesser max. 280/280 mm, Position über Tisch min. 29 mm, Abmaße Schleifschnecke (D x L x B) 200 x 200 x 76,2 oder 240 x 200 x 76,2 mm oder 275 (320) x 160 x 160 mm, Tangentialweg 270 / 270 / 230 mm

Die Wälz- und Profilschleifmaschine bietet verschiedene Bearbeitungsvarianten und kombiniert kurze Schleifzeiten mit konstant hoher Qualität im Großserienbereich.

Übersicht

• Hohe Qualität und Zuverlässigkeit über die komplette Serie
• Schnelle Beladung durch integrierten Ringlader
• Span-zu-Span-Zeit Räder: ab 4 Sekunden
• Span-zu-Span-Zeit Wellen: ab 6,5 Sekunden
• Geringer Platzbedarf
• Wartungsfreundlich

Achsen

A1 – Schwenkbewegung Werkzeug
B1 – Drehbewegung Werkzeug
B3 – Drehbewegung Abrichter
C2 – Drehbewegung Werkstück
C3 – Drehbewegung Ringlader
C5 – Schwenkbewegung Abrichter
V1 – Tangentialbewegung Werkzeug
X1 – Radialbewegung Ständerschlitten
Z1 – Axialbewegung Schleifkopf
Z4 – Vertikalbewegung Gegenständer

Außenschleifköpfe und Innenschleifarme

Serienmäßig sind die Werkzeugmaschinen mit einem Außenschleifkopf ausgestattet und können mit einem Innenschleifarm ergänzt werden. In beiden Außenschleifköpfen werden spindelinterne Wuchtsysteme eingesetzt. Hohe Antriebsleistungen und Drehzahlen sind große Vorteile z. B. beim Einsatz von neuartigen Schleifmitteln.

Durch die moderne Werkzeugspannung ist ein einfacher und schneller Wechsel des Schleifdorns möglich. Für kollisionskritische Werkstücke und für spezielle Verzahnungskorrekturen stehen kleine Schleifwerkzeugdurchmesser zur Verfügung.

Adaptierbarer Innenschleifarm

Die adaptierbaren Innenschleifarme sind einfach und schnell auf den Außenschleifkopf zu montieren und werden über den Hauptantrieb angetrieben. Weitere Innenschleifarme können auf Anfrage realisiert werden.

• Innenschleifarme Modul max. 1,5 / 2 / 3 / 5 / 5 mm
• Kopfkreisdurchmesser (Geradverzahnungen) min. 47 / 54 / 80 / 115 / 115 mm
• Innenschleifarm Länge 125 / 125 / 145 / 135 / 198 mm
• Innenschleifarm Drehzahl max. 16000 / 14500 / 12000 / 7500 / 7500 U/min
• Innenschleifarm Schleifscheibendurchmesser max. 52 / 60 / 100 / 125 / 125 mm
