Werkzeugschleifmaschine ID 101820

Anzahl Achsen 5, Anzahl Schleifscheiben 2, Einspann- / Werkstücklänge man. Laden: max. 740 mm, autom. Laden: 50 – 350 mm, Umfangsgeschwindigkeit 80 m/s, Schleifmittel Korund / CBN / Diamant, Schleifspindelschwenken -53° / +91°, Bohrungsdurchmesser der Schleifscheibe 50,8 mm

Nutenschleifen
Ø 2 – 20 mm

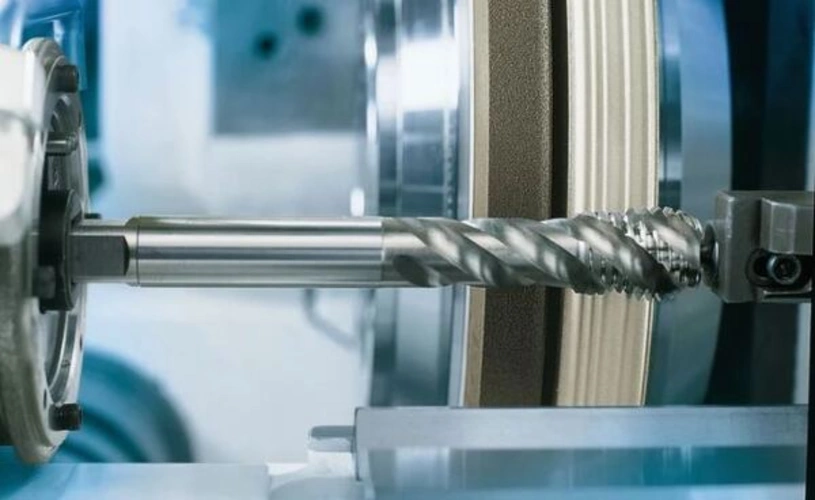

In der Werkzeugschleifmaschine erfolgt die Aufnahme der Gewindewerkzeuge mit gefederter Vierkantaufnahme und Reitstockspitze. Durch den Festanschlag am Reitstock ist immer ein gleicher Nutenanfang gewährleistet. Zur kurzen Taktzeit trägt die direkt hinter der Schleifspindel montierte Abrichteinheit bei. Sie richtet die Schleifscheiben im Prozess, während des Schleif- oder Ladevorgangs, ab.

• HSS-Gewindebohrer: M12, geradgenutet

• Taktzeit: < 75 s

• Bearbeitungsaufgabe: Schleifen der drei Span- und Schälnuten

Stärken

• Abrichten im Prozess

• 11 kW Schleifspindel

• Profilgenauigkeit
