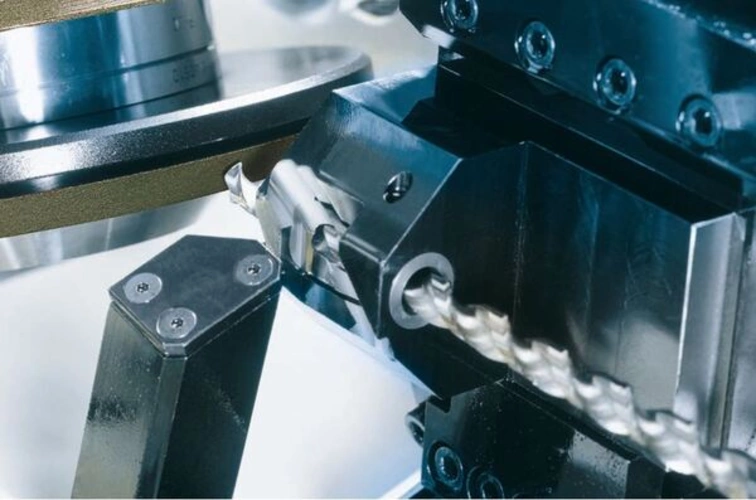

Werkzeugschleifmaschine ID 101823

Komplettbearbeitung von HSS-Spiralbohrern
Die Werkzeugschleifmaschine schleift die Spannuten, die Stirngeometrie und den Rücken in einer Einspannung. Eine stabile Büchsenabstützung sorgt bei den Schleifoperationen für die nötige Steifigkeit und ermöglicht so höchste Präzision. Auf der Schleifspindel werden bis zu vier Korundschleifscheiben montiert. Bei dieser Werkzeugschleifmaschine ist das Abrichten simultan zum Schleifund Ladeablauf möglich. Das Kühldüsensystem ist mit 4 Kanälen individuell für jeden Bearbeitungsprozess steuerbar.

• HSS-Spiralbohrer: Ø 5 mm, Gesamtlänge 86 mm, Spannutlänge 52 mm, zwei Spannuten, Rundlauf < 0,002 mm

• Taktzeit: < 49 s

• Bearbeitungsaufgabe: Komplettbearbeitung

Stärken

• Stirnbearbeitung vor dem Rückenschleifen

• 11/20 kW Schleifspindel

• Schnelles Umrüsten

• CNC-Abrichteinheit

Anzahl Achsen 6, Anzahl Schleifscheiben 4, Einspann- / Werkstücklänge man. Laden: max. 550 mm, autom. Laden: 40 – 305 mm, Umfangsgeschwindigkeit 80 m/s, Schleifmittel Korund / Diamant, Schleifspindelschwenken -53° / +91°, Bohrungsdurchmesser der Schleifscheibe 50,8 mm
