Werkzeugschleifmaschine ID 101824

Komplettbearbeitung von HSS-Spiralbohrern

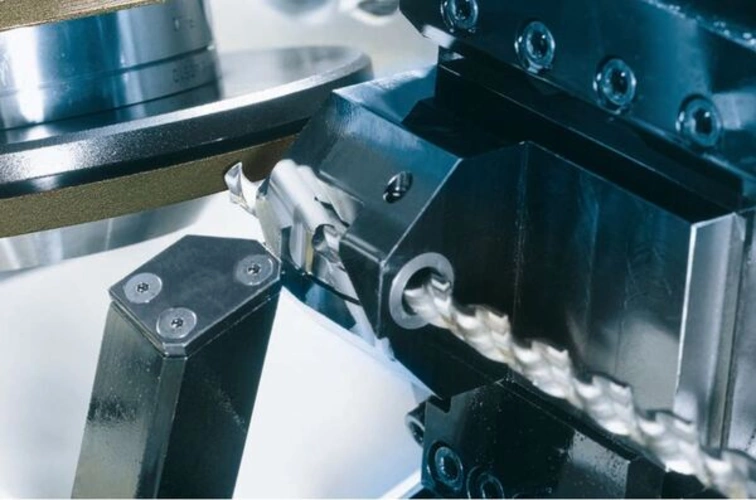

Die Werkzeugschleifmaschine schleift die Spannuten, die Stirngeometrie und den Rücken in einer Einspannung. Eine stabile Büchsenabstützung sorgt bei den Schleifoperationen für die nötige Steifigkeit und ermöglicht so höchste Präzision. Auf der Schleifspindel werden bis zu vier Korundschleifscheiben montiert.

• HSS-Spiralbohrer: Ø 5 mm, Gesamtlänge 86 mm, Spannutlänge 52 mm, zwei Spannuten, Rundlauf < 0,002 mm

• Taktzeit: < 49 s

• Bearbeitungsaufgabe: Komplettbearbeitung

Stärken

• Stirnbearbeitung vor dem Rückenschleifen

• 11/20 kW Schleifspindel

• Schnelles Umrüsten

• CNC-Abrichteinheit

Anzahl Achsen 6, Anzahl Schleifscheiben 4, Einspann- / Werkstücklänge man. Laden: max. 500 mm, autom. Laden: 63 – 305 mm, Umfangsgeschwindigkeit 80 m/s, Schleifmittel Korund / Diamant, Schleifspindelschwenken -53° / +91°, Bohrungsdurchmesser der Schleifscheibe 76 mm
