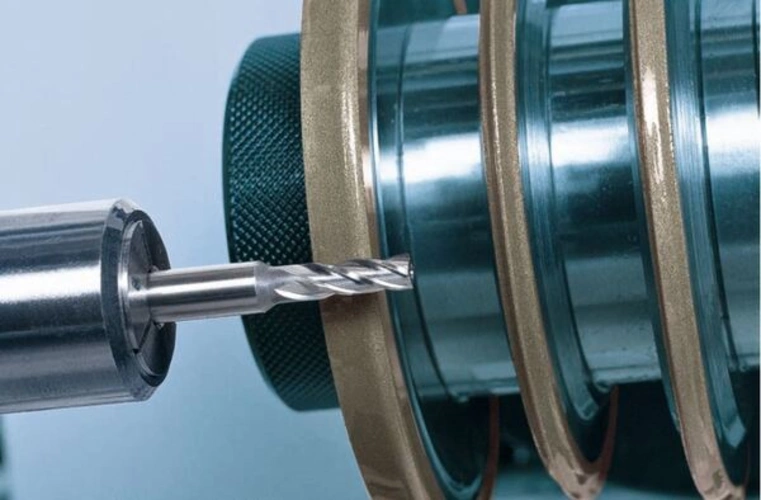

Werkzeugschleifmaschine ID 101825

Die Maschine schleift Präzisionswerkzeuge aus dem Vollen. Die Aufnahme der Gewindewerkzeuge und Schneidwerkzeuge erfolgt fliegend oder mit Reitstockabstützung. Zur Stabilisierung kann eine Lünette verwendet werden. Bedarfsgerechte Ladesysteme sorgen für einen reibungslosen Fertigungsablauf und eine CNC-Abrichteinheit erzeugt sämtliche Profilformen.

Nuten- und Anschnittschleifen Ø 6 – 42 mm

• HSS-Gewindebohrer: M24, geradgenutet

• Taktzeit: < 208 s

• Bearbeitungsaufgabe: Schleifen der vier Spannuten, und der Schälnuten mit Anschnitt und Fase

Komplettbearbeitung von Schneidwerkzeugen Ø 6 – 42 mm

• HM Kugelkopffräser: Ø 20 mm, Länge 110 mm, Durchmessertoleranz < 0,005 mm, Planlauf 0,002 mm

• Taktzeit: < 18 min

• Bearbeitungsaufgabe: Komplettbearbeitung

Stärken

• Automatische Kühlrohrverstellung

• 20 kW Schleifspindel

• Schnelles Umrüsten
