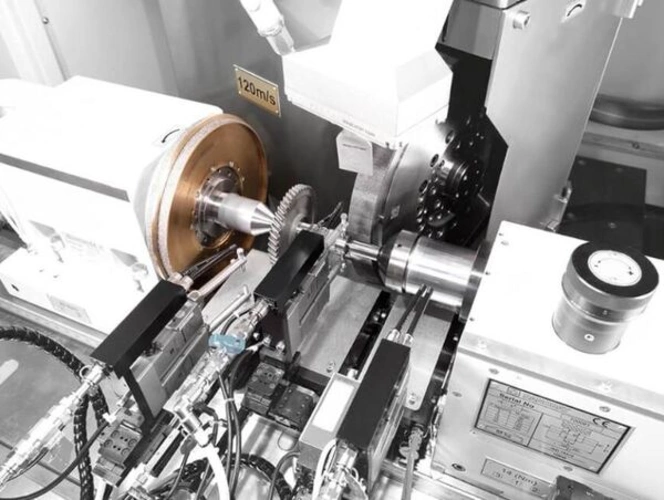

Außenrundschleifmaschine ID 101892

Hochgeschwindigkeits-Rundschleifmaschine

Diese Außenrundschleifmaschine ist sowohl geeignet für die Kleinserien- als auch für die Großserienproduktion und für die Bearbeitung kleiner bis mittelgroßer Bauteile. Sie kann verschiedene Schleif- und Messvorgänge in einer einzigen Aufspannung durchführen, wodurch die Produktivität erhöht wird. Sie ist ausgelegt für Hochleistungsschleifscheiben aus CBN oder Diamant.

W-Achse

Auf dem Maschinentisch kann eine zusätzliche W-Achse aufgebaut werden. Dank dieser zusätzlichen Achse können verschiedene Elemente wie eine Lünette, eine In-Prozess-Messvorrichtung, etc. angebracht werden.

Mögliche Bearbeitungen

• Außendurchmesser
• Stirnflächen
• Kegel
• Unrundkonturen
• etc.

Anwendungen

• Getriebewellen

• Eingangswelle

• Bohrer

• Gewindebohrer

• PKD-Werkzeuge

• Lenkungsritzel

• Lenkungsmuttern

• Stempel

• Innen- und Außenringe

• Rollen

• Exzenterpumpenwellen

• Zahnradpumpenwellen

• Kolben für Radial- und Axialmotoren

• Schieberventile

• Motorwellen für E-Autos

• Getriebewellen für E-Autos

• Ebooster-Turbowelle

• Ibooster elektrisches Bremssystem

• Einspritztechnik

• Assistierte elektrische Bremsen

• Kugelgewindemuttern

• Hüftgelenke

Highlights

• Automatische Nullpunktverschiebung der Z-Achse bei Werkstückwechsel

• Automatischer Anfahrzyklus zum Abrichter nach Schleifscheibenwechsel

• Automatische Zyklen zur Unterstützung beim Schleifscheibenwechsel

• Pinolenhub des Reitstocks von 80 bis 170 mm

• Max. Spitzenweite 600 mm

• Max. Umfangsgeschwindigkeit der Schleifscheibe 140 m/s

Abrichtsysteme

• Feste Abrichteinheit

• Abrichtspindel

• Rotierendes Abrichten direkt an der Wekstückspindel

• Profilrollen
