Profilschleifmaschine ID 101810

Schleifen statt Drehen: Das Maschinenkonzept ersetzt die Drehbearbeitung durch abrichtfreies Hochgeschwindigkeits-Einstechschleifen, womit insbesondere bei der Bearbeitung von Großserien enorme Einsparpotenziale realisiert werden können.

Dabei ermöglicht das Aufbringen der gesamten Werkstückkontur im ersten Arbeitsschritt große Einsparpotentiale gegenüber der herkömmlichen Drehbearbeitung: Die gesamte Kontur wird durch die CBN Profil-Schleifscheibe in kürzester Zeit auf das Stangenrohmaterial aufgebracht. Im Vergleich zur Drehbearbeitung entfallen beim Profil- und Trennschleifen Werkzeugwechsel. Maßgenauigkeit und Oberflächengüte erhöhen sich wesentlich.

Geringe Stückkosten durch:

• kürzere Bearbeitungszeit durch Einstechen der Gesamtkontur

• hohe Schleifscheibenstandzeiten

• hohe Prozesssicherheit

• zeitgleiches Bearbeiten der Vorder- und Rückseite

• reduzierte Nebenzeiten

Überblick

• Kundenspezifische Prozess- und Technologieauslegung

• Bearbeitung von schwer zerspanbaren und gehärteten Materialien möglich

• Kein Spanabfuhrproblem durch Abtransport der kleinen Späne mittels Kühlmedium

• Maschinenverfügbarkeit >96%

• Mannarme Produktion und Kostenvorteile durch Bearbeitung direkt vom Stangenmaterial

• Keine Butzenbildung

Werkstücke

• Einspritzdüsen
• Nadel
• Kolben
• Ventilkörper
• Rollenlager

Achsen: X1, Z1, X2, Z2; Vorschubgeschwindigkeit X = 18 m/min; Z = 36 m/min, Werkstück- und Abgreifspindel, Schleiflänge 400 mm, Stangendurchlass 2 - 20 mm, Schnittgeschwindigkeit max. 170 m/s, Schleifmittel CBN / Diamant, hydraulische Werkstückspannung

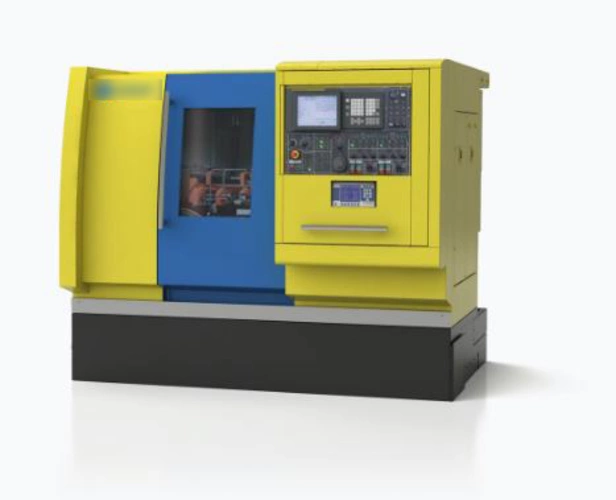

Profil- und Trennschleifmaschine
Auf diesen Werkzeugmmaschinen können neben allen Arten von Stahl auch exotischere Materialien wie Keramiken, glasfaserverstärkte Kunststoffe und Duroplaste bearbeitet werden. Die Abtrennung der Teile erfolgt ebenfalls mittels CBN-Schleifscheiben, wodurch auch hier eine sehr gute Oberflächenqualität und Genauigkeit erzielt wird.
