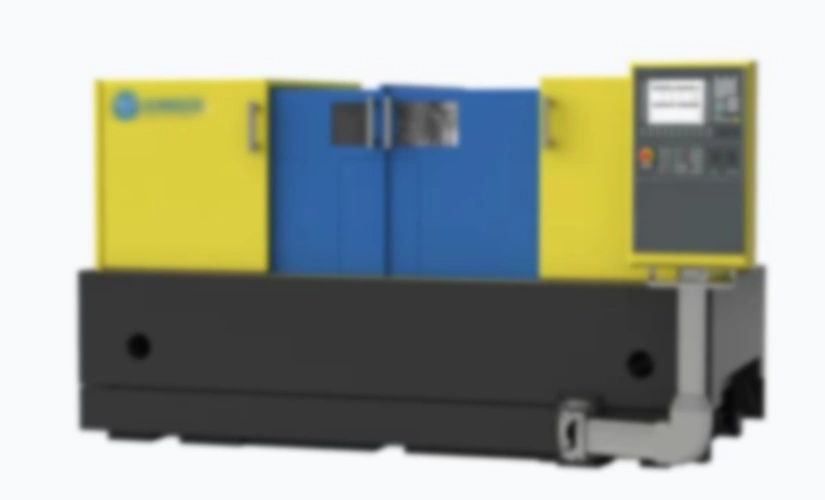

Spitzenlos-Schleifmaschine ID 101783

Schleifscheibe Korund (63 m/sek) 500 x 200 x 305 mm, Regelscheibe 300 x 200 x 203 mm mit 5,0 kW

Die Spitzenlos-Schleifmaschinen eignen sich perfekt für die Bearbeitung von hohen Stückzahlen in kürzester Zeit. Einfaches Ein- und Umrüsten garantiert jederzeit eine flexible Anpassung an die Anforderungen des Marktes. Durch großen Vorschub und eine perfekte Werkstückabstützung sind hohe Abtragungsleistungen und dadurch hohe Ausbringmengen möglich.

Beim spitzenlosen Rundschleifen wird das Werkstück nicht eingespannt, sondern liegt im Schleifspalt zwischen Schleifscheibe, Regelscheibe und Auflageschiene. Der Schleifdruck presst das Werkstück gegen die Regelscheibe, die das Werkstück auf die eigene Umfangsgeschwindigkeit bremst.

Dazu ist es notwendig, dass die Reibung an der Regelscheibe größer ist als an der Schleifscheibe. Erreicht wird die Reibung durch die Gummibindung der Regelscheibe und durch die Abschrägung von Auflageschiene und Maschinenbett.

Die patentierte CNC-Höhenverstellung der Auflageschiene minimiert die Rüstzeit, die automatische Einstellung der Schleifspaltgeometrie optimiert den Schleifprozess und das Schrägbett garantiert höchste Formgenauigkeit.

Übersicht

• Schnelles Einrichten aufgrund patentierter CNC-Höhenverstellung der Auflageschiene

• Minimierte Welligkeit durch Auswuchten der Schleifscheiben in zwei Ebenen

• Extreme Laufruhe durch Schleifspindel mit Direktantrieb

• Beste Schleifqualität durch marktführende Steifigkeit

• Optimierter Schleifprozess dank automatischer Einstellung der Schleifspaltgeometrie

• Individuelles CNC-Abrichten der Schleif- und der Regelscheibe
